Led-светильник в жилом помещении

Сообщение Maxkr » 16 окт 2017, 22:28

Периодически чешутся руки и дабы не скисали мозги иногда люблю что-то мастерить :-):
Холода на носу, вопрос досветки становится актуальным, посему хочу поделиться своими мыслями о лед строительстве.

Есть у меня ниша возле окна, всегда хотел видеть там красивый лимон. Расти ничго не хочет, узкое северо-восточное окно, первый этаж, затеняют деревья, внутренний угол дома… зимой растения совсем чахнут, летом что-то растет но корявое и однобокое. Хочется чтоб растение радовало своим видом именно здесь а не где там в дебрях на балкона.

Собственно, задался целью сделать лед-досветку. Досветка потребуется круглый год, зимой полноценная, летом хотелось бы равномерно досвечивать крону. Светильник в жилой зоне в 2 метрах от кухонного стола. Важно было сделать светильник, который не будет мешать окружающим, аккуратный, компактный, никаких фиолетовых вырви глаз цветов, никаких засветок в жилую зону и за окно, с четким свечение по площади ниши, регулируемый по яркости в зависимости от времени года и количестве света за окном, ну и немаловажно чтоб под ним что-то росло.
Паяльник, куча всяких железячек и много пива и вот что из этого получилось :-) .
Светильник собран и неделю как трудится, эксперимент по досветке начался. Подопытные - лимон испанец, купленный этим летом ,и пару свежих прививок. Пока выводы делать рано, но у лимона листья выстроились в горизонтальном положении и то что происходит за окном его уже не интересует.

Что получилось:

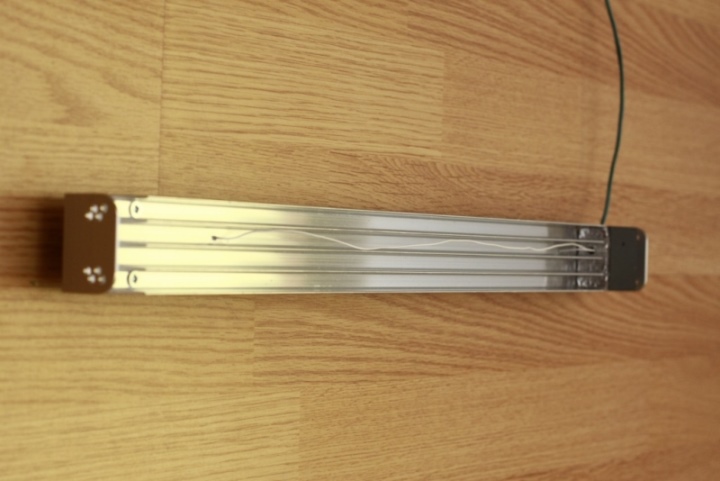

Светильник подвешен над нишей 75х60см, высота подвеса 1,6м. Светильник – 4 регулируемые планки, на каждой 3 полносноспектровых фитодоида и 3 белых, итого 24 светодиода. Обязательно линзы. Расченая мощность примерно 68-70 ват. Уровень освещенность на расстоянии 45см на полной мощность : по центру 12600 люкс, по краям 9000 люкс. На каждой планке свой драйвер, мозги светильника в коробочке подвешены рядом с планками, отдельно от светильника только блок питания 24V 75 Ватт.

Что мы можем:
Регулируемая яркость от 0-100%
Светильник двуканальный, отдельно можно настроить яркость для переднего плана (2 планки ближе к окну) и отдельно для заднего (2 дальних планки).
2 режима:
1. Обычный режим, 4 таймера, соответственно световой день можно разбить на 3 участка времени, каждому участку задать яркость для 2 каналов. Так светильник будет работать зимой когда уровень освещенности за окном ничтожно мал.
2. По датчику освещенности. Задаем длину, светильник регулирует свою яркость в зависимости от уровня освещенности на окошке.
Все изменения яркости происходят плавно.
Управляется и настраивается по Bluetooth с анроид-устройства :smu:sche_nie:
Вложения


Аватара пользователя
Heet
Местный
Сообщения: 633
Зарегистрирован: 06 май 2016, 10:33
Откуда: Полтава
Зовут: Виталий
Благодарил (а): 1471 раз
Поблагодарили: 839 раз

Re: Led-светильник в жилом помещении

Сообщение Heet » 17 окт 2017, 11:43

Мечта цитрусовода :-): Макс, а можно подробнее про датчик освещенности - адреса, явки, пароли? Давно хочу приспособить на окне, но не знаю с чего начать.

Аватара пользователя
Maxkr
Освоившийся
Сообщения: 86
Зарегистрирован: 13 сен 2016, 23:53
Откуда: Киев
Зовут: Максим
Благодарил (а): 43 раза
Поблагодарили: 73 раза

Re: Led-светильник в жилом помещении

Сообщение Maxkr » 17 окт 2017, 15:31

Heet писал(а):Мечта цитрусовода :-): Макс, а можно подробнее про датчик освещенности - адреса, явки, пароли? Давно хочу приспособить на окне, но не знаю с чего начать.


Виталий, датчик освещенности GY-302 BH1750FVI, цифровой, сразу меряет освещенность в люксах. К нему потребуется контроллер, чбот считывать и обрабатывать данные.
Вот первая попавшаяся ссылка (у китайцев дешевле):
https://arduino-ua.com/prod1116-datchik ... -bh1750fvi
В ближайшее время постараюсь выложить общую схему в доступном виде, ну и явки-пароли тоже :)

Аватара пользователя
Maxkr
Освоившийся
Сообщения: 86
Зарегистрирован: 13 сен 2016, 23:53
Откуда: Киев
Зовут: Максим
Благодарил (а): 43 раза
Поблагодарили: 73 раза

Re: Led-светильник в жилом помещении

Сообщение Maxkr » 22 окт 2017, 22:26

Не совсем схема, думаю так будет понятнее :)
Светильник собран из готовых компонентов, особо ничего придумывать не надо.
Схема в приложениях.
Ниже пару слов о железяках.

1) Контроллер (мозги) - Arduino Pro Micro ATmega32U4. В погоне за размером выбран как самый мелкий с разъемом USB. Программатор не нужен, прошивается с любого компа при наличии провода микро-usb и соответствующей программы.
https://ru.aliexpress.com/item/Free-Shi ... a185a4eef4

2) Понижающий модуль, понижает напряжение с 24V до 12V для питания контроллера.
Использую такой, очень маленький размер и достаточно надежный:
https://ru.aliexpress.com/item/Power-Su ... 0.0.J2w0Ao


3)Блок питания, в моем случае 24V 75Ватт, для питания 24 диодов 3W идеально.
Светильник в принципе модульный, мой состоит и 4 планок по 6 диодов, планок можно установить больше, нужно лишь увеличить мощность блока питания.

4) Драйвера с ШИМ-управлением, использую LDD-700H Mean Well 700мА. Пользуюсь такими давно, надежные штуки. В герметичном корпусе, защита от перегрева и кз, напряжение питания до 56V, в линейке есть драйвера от 300 до 1500 мА.
Как рассчитать число диодов под эти драйвера:
Напряжение питания у нашего драйвера (LDD-700H) 24v, КПД драйвера 95%, (24*0,95= 22,8) драйвер может выдать на гора 22.8V 700мА.Берем китайский светодиод 3w, есть у диодов такой параметр как падение напряжение на диоде (Forward voltage), у китайцев 3W он составляет 3.4-3.6v.
Максимально напряжение драйвера 22.8v, для запасу округлим до 22.5v :), делим на падение напряжения диода
22.5/3.6=6.25. Получается, данный драйвет при питании 24V может питать от 1 до 6 китайских диодов 3W.
Аналогично можно просчитать любые другие светодиоды.
http://www.meanwell.com/webapp/product/ ... prod=ldd-h
https://meanwell.kiev.ua/p9222454-ldd-700h-blok.html
Альтернатива:
LDD-700L Mean Well, вполне хороши, питание до 32V, еще меньше в размере
http://www.mouser.com/ds/2/260/LDD-L-spec-47593.pdf
https://meanwell.kiev.ua/p15327741-ldd-700l-blok.html
Не проверял
https://www.rcscomponents.kiev.ua/produ ... 53442.html
Наш производитель, проверял, работают... случайно перепутал полярность, горят красивым синем пламенем :), Mean Well продолжают работать дальше.
http://www.kosmodrom.com.ua/el.php?name ... M-6-30-700

5) Датчик освещенности - BH1750, цифровой, сразу меряет в люксах.
https://ru.aliexpress.com/item/GY-302-B ... 0.0.PFzDuM

6) Часы реального времени с батарейкой DS3231.
У меня такие:
https://ru.aliexpress.com/item/Free-shi ... 0.0.p3JhcJ
Выбрал ради размера, выпаивал разъем, припаивал к плате.
Если размер не столь важен лучше взять такие:
https://ru.aliexpress.com/item/DS3231-A ... 6c66e22f10

7) Bluetooth, у меня XBee, давно валялся в тумбочке, дорогой и не очень удобный в подключении.
Лучше взять HC-05:
https://ru.aliexpress.com/item/Free-shi ... ea773be640

8) Светодиоды, выбираем на свой вкус :)
у меня белые Cree XT-E 12 шт
Полноспектровые 3W 12 шт
https://ru.aliexpress.com/item/High-Pow ... 0.0.lPXsJ5
Линзы 45 градусов.

Добавлю а выборе блока питания. Я использовал блок 24V так как он лежал в тумбочке, и вообще с 24V удобнее работать.
Если строить большой светильник резонно взять блок на 48V (в схеме нужно заменить (2) понижающий модуль), тогда драйвер LDD-700H сможет зажечь 12! светодиодов 3W.

Вкратце как-то так.

Кроме железа есть еще софт:
приложение под Андроид
программа Arduino
Пока не выкладываю, почищу и причешу, кому надо поделюсь
Вложения

Аватара пользователя
potomok
Освоившийся
Сообщения: 61
Зарегистрирован: 22 окт 2016, 13:04
Откуда: Київ, Троя
Зовут: Віталій
Благодарил (а): 135 раз
Поблагодарили: 58 раз

Re: Led-светильник в жилом помещении

Сообщение potomok » 04 ноя 2017, 19:17

Проект - вищий пілотаж. Можна докладніше про лінзи: що за лінзи і як їх приєднати до ЛЕДів?

Аватара пользователя
Maxkr
Освоившийся
Сообщения: 86
Зарегистрирован: 13 сен 2016, 23:53
Откуда: Киев
Зовут: Максим
Благодарил (а): 43 раза
Поблагодарили: 73 раза

Re: Led-светильник в жилом помещении

Сообщение Maxkr » 08 ноя 2017, 01:17

potomok писал(а):Проект - вищий пілотаж. Можна докладніше про лінзи: що за лінзи і як їх приєднати до ЛЕДів?


Под каждого производителя и вид светодиода как правило выпускают оптику (линзы).
У стандартного светодиода угол свечение окого 120 градусов. Установкой линзы на светодиод можно уменьшить угол свечения (или увеличить), собрать свет в пучок и направить в нужное место.
Напишу по китайцам 1-3w, как самые распространенные и широко используемые. В продаже куча вариантов, разного размера , с углом свечения от 5 до 120 градусов... бывают и шире. На моем светильнике линзы приблизительно 45 градусов. Угол подбирается под конкретные цели в зависимости от высоты подвеса и необходимой площади освещения.

У китайцев давненько покупал такие:
https://ru.aliexpress.com/item/10pcs-20 ... 0.0.d8JG3v
можно купить гораздо дешевле и ближе
https://prom.ua/ua/Linzy-dlya-svetodiodov.html

Неплохие линзы, плотненько одевается на светодиод... одевается пока не припаял провода, место под пайку не предусмотрено. Каждый держатель нужно подгонять после пайки. После установки лучше подклеить к звезде на каплю клея.

как вариант можно такие:
https://ru.aliexpress.com/item/Free-shi ... 0.0.d8JG3v
Качество хуже, разницу в свечении видно невооруженным глазом. Плотно одеваются без подгонки, из плюсов - герметичные если приклеить.

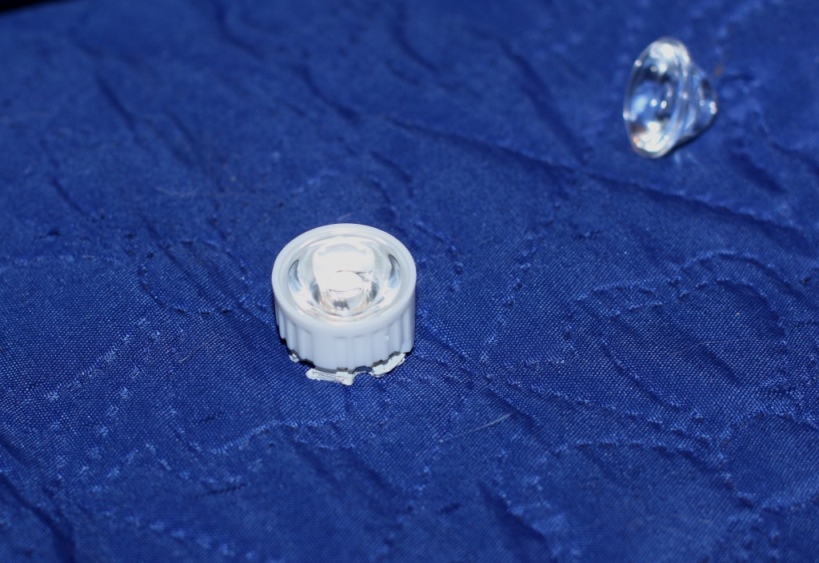

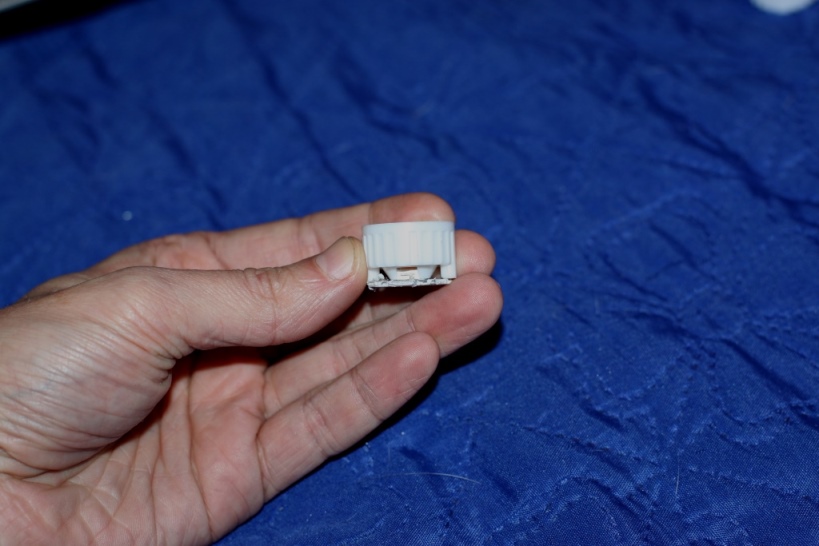

3 вариант, из проверенных как по мне лучший, покупал на радиорынке (фото ниже). Линзы идентичные первой ссылке, отличаются держателями. Просто одеваются на светодиод, для уверенности лучше подклеить к звезде.

С линзами намучался, заказывал у китайцев 45 градусов, по факту оказались 60. Купил на радиоринке парочку 45 градусов, по факту 60, купил 30 градусов - опять 60 :-) ... купил линзы 15 градусов - эти светили где-то на 40, на этом и остановился :)

У оптики есть еще один плюс, они защищают светодиод от пыли и грязи. Можно использовать герметичную оптику для защиты светодиода от повышенной влажности.
Вложения

Аватара пользователя
Maxkr
Освоившийся
Сообщения: 86
Зарегистрирован: 13 сен 2016, 23:53
Откуда: Киев
Зовут: Максим
Благодарил (а): 43 раза
Поблагодарили: 73 раза

Re: Led-светильник в жилом помещении

Сообщение Maxkr » 03 дек 2017, 20:17

Прошло полтора месяца, мой лимон Fino-49 немного подрос :).
Светильник работает на 80% своей мощности 13 часов в день, потребляет 56 Ватт.
На досветку растение отреагировало достаточно быстро, выдало неплохой прирост. На фото растение уже достаточно сильно почикано после прироста дабы сформировать более ветвистую крону.

Изначально, ради эксперимента, задумка была побороть 2 основных сдерживающих фактора - недостаток света и температуру в горшке.

Со светом все ясно. Не кидайте апельсинами но дальше горшок с подогревом :-)
В сентябре растение осознано пересадил в горшок в раза 2 больше необходимого, около 9 литров, горшок стоит вдали от батареи, в комнате 22-23 градуса, в горшке уже сейчас температура около 19 градусов с учетом подложенного пенопласта.
Смастерил грелки на быструю ногу из всякого барахла, пока что проверяю идею на работоспособность. Горшок обернут двумя грелками, пару датчиков меряют температуру грунта внутри горшка + температура воздуха, управляет всем контроллер.
На сегодняшний день в горшке установлена температура 23,5 градуса, температура в течении дня колеблется в пределах 0,2-0,3 градуса. Поливаю как летом, один раз залил ради чистоты эксперимента, полет нормальный :men: . Жду холодов и следующего прироста.

Хочу услышать Ваше мнение о оптимальной температуре в горшке (при условии активной досветки) и о допустимой разнице между температурой грунта и воздуха. Спасибо :uch_tiv: .
Вложения

Аватара пользователя
ahota05

Орден уникальности За 1000 сообщений За 2000 сообщений За 3000 сообщений
Модератор
Сообщения: 3585
Зарегистрирован: 16 дек 2014, 15:29
Награды: 4
Откуда: Никополь
Зовут: Антон
Благодарил (а): 3972 раза
Поблагодарили: 3151 раз

Re: Led-светильник в жилом помещении

Сообщение ahota05 » 07 дек 2017, 11:42

Как по мне нормальная температура земли в горшке, единственное что из-за большого объёма грунта важно не допускать переливы растения... Что бы грунт просыхал не по 2 недели, а то повышенная температура + влажность не очень хорошо - мошки как минимум!
